Specially designed for steam and industrial fluids

專為蒸汽及工業流體設計

提供靈活的控制閥解決方案！

精準控制，盡在掌握 !

  • YH761P 串級式多級降壓高壓差角型調節閥
  • YH761P 串級式多級降壓高壓差角型調節閥

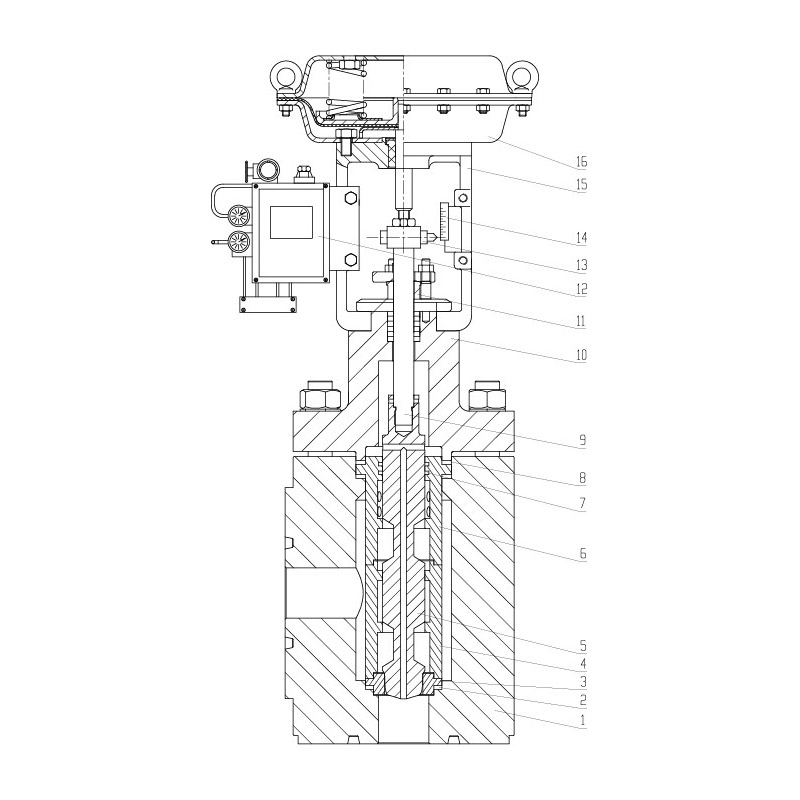

YH761P 串級式多級降壓高壓差角型調節閥

·結構緊湊，通道呈S型，壓降損失
·可調范圍廣，流量特性精度高
·動態穩定性好，噪音低，防空化氣蝕
·閥芯導向面積大，抗震性好
·產品符合GB/T4213-2008 標準
·適用于控制各種高溫、低溫的流體


獲取報價
咨詢客服

產品詳情

流體掌控間，萬佳德展非凡

  • 產品特點
  • 應用標準
  • 選擇閥體部件
  • 結構型式
  • 主要性能指標

  • 產品特點

    壓降損失小、流量大、可調范圍廣、流量特性精度高

    采用下閥體和透鏡式閥座結構，閥座易于更換，密封性好

    結構簡單，安裝維護方便，卻能適應苛刻工況條件

    配用多彈簧薄膜執行機構，結構緊湊、體積小湊、輸出力大

  • 應用標準



    		中國標準

           Chinese Standard    		美國標準

           American Standard
    質量保證

           Quality assurance    		ISO9001ISO9001
    設計制造

           design and manufacture    		GB12224-2005ASME B16.34
    法蘭標準

           flange standard    		SH3406,HG20596ASME B16.5
    結構長度

           length of structure    		JB/T450ASME B16.10

           ISA S75.03
    檢驗和試驗標準

           inspection and test standard    		GB/T4213-2008ANSI FCI70-2

           IEC60534-2-1


  • 選擇閥體部件


    公稱通徑DNmm2540506580
    inch11.522.53
    公稱通徑DNmm100125150200
    inch4568
    公稱壓力

           PN    		PN150、220、260、320、420
    ANSICL900、CL1500、CL2500
    連接形式

           Connections    		法蘭式Flanged:RJ或透鏡墊

           焊接式Welding
    閥體形式

           body type    		鍛制角型Forging angle
    壓蓋形式

           Gland    		螺栓壓緊式bolt clamp
    閥芯形式DN25 ～ DN40壓力不平衡結構
    DN50 ～ DN100壓力平衡結構
    *上閥蓋

           溫度范圍

           Bonnet temp    		標準型-17～+230℃
    散熱片型(G)-45～-17℃,+230～+566℃
    墊圈

           Gasket    		金屬纏繞石墨墊、金屬鋸齒型(316)

           matel wound graphite Gasket、Grooved metal gasket (316 stainless steel)
    涂層

           Painting color    		淺咖啡色(環氧樹脂),閥體閥蓋材質為不銹鋼時，均不加涂層。

           Light curry(Epoxy resin group) is standard.

           In the case of stainless steel body, no painting is standard.

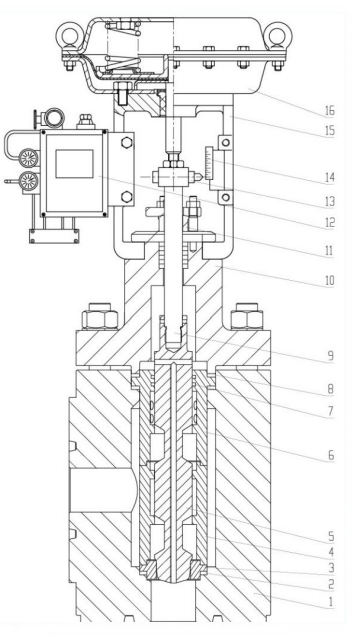

  • 結構型式

    下載 (16).png

  • 主要性能指標


    流量特性

           Flow characteristics    		等百分比特性(%)和線性特性(L)

           Equal percentage character (%) and linear character (L)
    可調范圍

           Adjustable range    		50:1(Cv≥0.25)、30:1(Cv≤0.16)
    泄漏等級

           Leakage level    		標準(standard)Class IV,特需(special)Class V
    基本誤差

           Fundamental  error    		標準型：±1.5%(帶定位器);伸長型：±2.5%(帶定位器)
    回 差

           Backlash    		標準型：±1.5%(帶定位器);伸長型：±2.5%(帶定位器)
    死 區

           Dead  zone    		標準型：±0.6%(帶定位器);伸長型：±1%(帶定位器)
    始終點偏差

           Start point deviation    		±2%(帶定位器)
    額定行程偏差

           Rated travel deviation    		±2%(帶定位器)
